תגית: vacuum disk filter

כמו מכשיר בידוד מוצק נוזלי יעיל, מסנן דיסק ריק יש מגוון רחב של יישומים במכרות, תעשיית כימיקלים, הגנה על הסביבה ומגזרים רבים אחרים.הוא מסתמך בעיקר על העיקרון של לחץ ריק שלילי לבצע את העבודה, תחת הפעולה של לחץ ריק שלילי, הנוזל בהשבתה יכול לעבור את אמצעי ההסרה, בעוד חלקיקים מוצקים יוחזרו ביעילות על ידי אמצעי ההסרה, ולאחר מכן לצבור על פני השטח של אמצעי ההסרה כדי ליצור עוגה, כדי להשיג את מטרת הפרדת מוצק נוזלי.

בהשוואה לסוגים אחרים של ציוד סינון, היתרונות של מסנן דיסק אבק הם משמעותיים יותר, עם היכולת של תפעול מתמיד, יכול להיות הפעלה נפרדת מוצק נוזלי ללא הפרעה, אשר משפר מאוד את היעילות הייצור. יעילות מסנן גבוהה, יכול להשיג אפקט הפרידה מוצק נוזלי יעיל בתקופה קצרה יחסית זמן, ואת מידת האוטומציה היא גם ברמה גבוהה, אשר יכול להפחית ביעילות את התערבות ידנית ועלויות עבודה נמוכות.

עיקרון העבודה

מסנן דיסק מעופף מסתמך בעיקר על לחץ שלילי מעופף כדי להשיג הפרדה מוצקה נוזלית, ותהליך העבודה שלו הוא כדלקמן:

1 תזונה :החותם שיש לסנן, מועבר לדיסק המסנן מתחת או סביב הדיסק המסנן, כך שהדיסק נסחף בו;

הפנים של הדיסק מחוברים למערכת האוורור דרך הצינור, ולאחר שהאוויר מופעל, הבדל לחץ ייוצר בפנים ובחוץ של הדיסק. תחת הפעולה של הבדל לחץ, נוזל בהסרה ייכנס לתוך ערוץ איסוף נוזל בפנים הדיסק המסנן דרך צלחת המסנן, וחלקים מוצקים יישמרו על ידי צלחת המסנן, ויוצרים עוגה על פני השטח של הדיסק המסנן;2.אדספירציה של טחורים:

בתהליך הפילטרציה, העוגה מתאפיינת כל הזמן, והלחץ השלילי של הנוסח ממשיך לעבוד כדי לחלץ עוד יותר את המים הנותרים בעוגה ולהפחית את תוכן הלחות;עוגת קינוח:

העוגה תתפוס באזור ההפלה לאחר שהגיעו לעובי ויבש מסוים, בשלב זה, מערכת הנוסחא נסגרה ומים יפוצצו בחזרה או יפוצצו על ידי אוויר דחוס או מגרד.באמצעות אוויר דחוס או מגרד עם מגרד, העוגה נלקחת מהשטח של עטיפת המסנן ונאספה;4 להורדה:

לאחר מחיקה, חלק מסנן יש לשטוף עם מים או אוויר דחוס לנפח את צלחת המסנן כדי להסיר חלקיקים עדינים הנותרים, כדי לשחזר את ביצועי המסנן של צלחת המסנן, ולהיות מוכן לסנן הבא.חטיף חשמלי חשמלי מחדש:

התהליך כולו מסתובב ללא הרף בעזרת דיסק המסנן כדי להשיג את הפעולה הסיקלית של כל שלב ולהשיג את ההשפעה של הפרדה קבועה נוזלית מתמשכת.

מבנה

מסנן דיסק אבק מורכב בעיקר מהרכיבים הבאים:

גוף טנק

זהו מכולת לסנן הפסקה, והדיסק המסנן צולל חלקית בחלל בטנק, ומכשיר תערובת עומד בתחתית גופו של הטנק כדי למנוע את החלל להתיישב.

מערכת Vacuum

זה מכסה משאבת אבק, מחסן אבק, צינור ונטל, אשר יכול לספק לחץ שלילי יציב לפליט.

מכשיר שחרור

הוא מכיל דחיסות ומערכת דליפת אוויר מדוכא.

מערכת השידור

מורכב מנוע, קוטר, תרגיל או שרשרת, להניע את דיסק המסנן לסובב במהירות של 0.5 עד 3r / דקה כדי להשיג את החלפת של שלבים שונים של עבודה;

דיסק פילטר

יחידת הפילטרציה הבסיסית, שבדרך כלל מורכבת מ-6-20 מסננים בצורת מערננים, ממוקמת במעגל, פני השטח מכוסה בצינור מסנן, והפנים מצוידים בתנועת איסוף נוזלים רדיאלית או מעגלית כדי לאסוף את המסנן דרך צינור המסנן.

מערכת בקרה

הליבה של PLC, עם הריח, רמות נוזל ומחשבים אחרים, יכול לשלוט באופן אוטומטי במערכת בקרה: PLC כמו הליבה, עם ריח, רמות נוזל ומחשבים אחרים, זה יכול לשלוט באופן אוטומטי את נפח האכלה, ריח, מהירות ופרמטרים אחרים, וחלק מהציוד מצויד מסך מגע כדי להבין אינטראקציה אדם-מכונה.

מה הם היתרונות של מסנני דיסק מעופף לעומת מסנני צלחת ומסכי מסגרת ומסנני חגורה:

השוואת ממדים	מסנן דיסק vacuum	מסננים ומסננים Frame	מסנן חגורה
אופנה מפעילה	פעולה מתמשכת, השלמת שלבים כגון אספקת מזון, פילטר, והפצה באמצעות הסיבוב והמעגל של דיסק המסנן	פעולת הפרימיטציה כוללת מספר שלבים, כולל מסגרת, אספקת מזון, פילטר, פרימינג וניקוי.	פעולה מתמשכת, להשיג תזונה מתמשכת, פילטר, דליפת מים, ופינוי באמצעות הפעלה מתמשכת של חגורת המסנן
יעילות הפילטר	גבוה, עם יכולת עיבוד על פני שטח יחידה של 0.5~3m3/(m2・h), ויצירת עוגת מסנן מהירה על ידי לחץ שלילי מעוות	בינוני, עם מהירות הפילטרציה יורדת בהדרגה כמו עוגת המסנן עבה, מתאים עבור מנות קטנות וחומרים עם תוכן מוצק גבוה	בינוני גבוה, עם יכולת עיבוד המשפיעה על ידי המהירות והרוחב של חגורת המסנן, הוא מתאים בדרך כלל עבור ריכוז בינוני וקטן של חמאה
תכולת המים של עוגה מסנן	יחסית נמוך, החל מ -15% עד 30%, את התוכן לחות ניתן להקטין עוד יותר באמצעות שילוב של לחץ שלילי ואבק חזרה	נמוך עד בינוני, החל מ 10% עד 30%. דחיסה בלחץ גבוה יכול להפחית באופן משמעותי את תוכן לחות, אבל ציוד לחץ נוסף נדרש	בינוני, 20% עד 40%, מתייבש בעיקר באמצעות פילטריית כובד ולחיצה בלחץ נמוך, עם תכולת לחות מעט גבוהה יותר מאשר של דיסק ודיסק ומסננים
מידת האוטומציה	היא מתקדמת יחסית, ופרמטרים כגון מידת האבק, מהירות סיבוב, ומהירות האספקה ניתן לשלוט באמצעות PLC.	העלות היא נמוכה יחסית, ותהליכים כגון התקנת מסגרת והסרת תלויים מאוד בפעולות ידניות.	זה הוא גבוה יחסית, והוא יכול לשלוט באופן אוטומטי את מהירות חגורת המסנן, נפח מים לשטוף, וכו ', ללא התערבות ידנית נדרשת כדי לפרוץ
התאמה	מתאים לשטיפות עם ריכוזים בין 5% ל-60% וחלקיקים בין 1 ל-200μm, כגון ריכוזים מינרליים ושטיפות כימיות	מתאים לחומרים בעלי ריכוז גבוה וסיביות גבוהה כגון צבעים ומזון פסולת, עם התאמה חזקה לגודל החלקיקים (אפשר לשמור על חלקיקים עדינים)	הוא מתאים לחמניות עם ריכוז בינוני עד נמוך (3% עד 30%) וחלקיקים חמורים יותר, כגון חמץ עירוני ומגבות מכרות.
מכסה אזור	קטן יחסית, עם עיצוב קומפקטי יותר עבור אותה יכולת עיבוד	זה יחסית גדול, דורש מקום עבור התקנת מסגרת ופעולות הסרת.	זה יחסית גדול, ובגלל הצורך לארגן חגורות מסנן, מכשירי האכלה, גלגלי הדפסה, מערכות לשטוף, וכו ', זה בדרך כלל די ארוך באורך
עלות הציוד	הוא גבוה יחסית, דורש מרכיבים מורכבים כגון מערכת מעקב ומערכת העברת	עלות נמוכה ופשוטה במבנה, היא מורכבת בעיקר משטח מסנן, מסגרת מסנן, ומכשיר דחוס	הציוד הוא מורכב יחסית, דורש רכיבים כגון חגורות מסנן, מערכות כונן, מכשירים דחיסה, ומערכות לשטוף, מה שהופך אותו מורכב יותר מאשר צלחת ומסנן מסנן מסגרת.
עלות הפעולה	משאבות אבק יש צריכת אנרגיה גבוהה יותר, אבל עלויות עבודה נמוכות יותר	העלות גבוהה יחסית, העלות של פעולת העבודה גבוהה, ואת הבצק מסנן משתבש במהירות (דרוש פירוק תדיר)	בינוני, עם עלויות תחזוקה גבוהות עבור חגורת המסנן, ואת צריכת האנרגיה בעיקר מגיע מנוע ההפעלה ומנורת מים לשטוף
תסריטים רלוונטיים	ייצור תעשייתי בקנה מידה גדול, כגון ניקוי מכרות, טיפול זבל סביבתי, ופילטרציה מתמשכת בתעשיית הכימיה	הפקה קטנה וייצור מפוזר, כגון ניסויים מעבדה בקנה מידה קטן, כימיקלים עדינים, ופילטרציה באיכות גבוהה בתעשיית המזון והתרופות	ייצור ממושך בקנה מידה בינוני עד גדול, כגון ניקוי צמחים עירוניים, ניקוי צינורות, ניקוי מים חקלאיים
שיטת פטור	פריקה אוטומטית, באמצעות חריץ בשילוב עם חיזוק אוויר דחוס, כדי להסיר את עוגת המסנן מן פני השטח של דיסק המסנן	הורדת ידנית או חצי אוטומטית דורשת פירוק מסגרת המסנן כדי לנקות את עוגת המסנן, וכתוצאה מכך עוצמת עבודה גבוהה	פריקה אוטומטית, שבה עוגת המסנן נופלת באופן טבעי כאשר חגורת המסנן מגיעה לקצה, או עוזרת על ידי מגרד לחתוך
קושי להחליף את צלחת המסנן	זה מורכב יחסית, דורש פירוק של האוסף של דיסק המסנן כדי להחליף את הבד המסנן, אשר לוקח זמן רב.	זה יחסית פשוט; פשוט לפתוח את מסגרת המסנן כדי להחליף את השטיח המסנן.	זה יחסית פשוט, עם מבנה מעגלי מתמשך של חגורת המסנן, אשר ניתן להחליף באינטרנט או להחליף במהירות לאחר סגירה

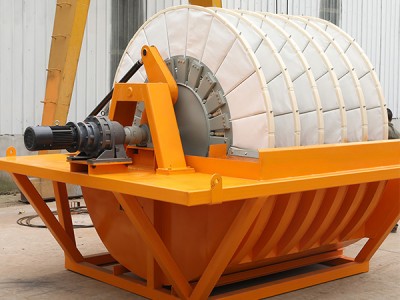

מוצר: Disk Vacuum Filter

בתור מפרט מוצק נוזלי יעיל, מסנן דיסק ריקנות משיג תפעול מתמיד בזכות העיקרון של נסיעה ריקנות-חוסר לחץ.עם העיצוב הקפדני שלה ואת רמת אוטומציה יוצאת דופן, זה משחק תפקיד מפתח במגוון רחב של תעשיות, במיוחד בהרמת מים של גודל גדול, ריכוז גבוה.
