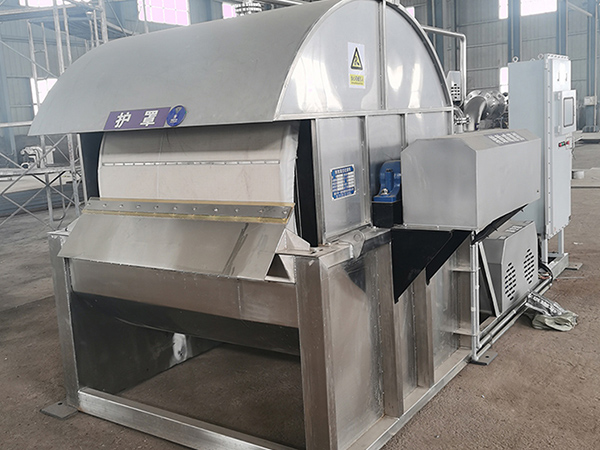

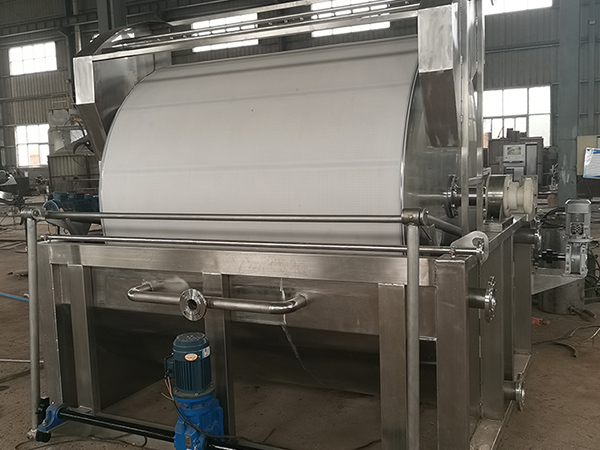

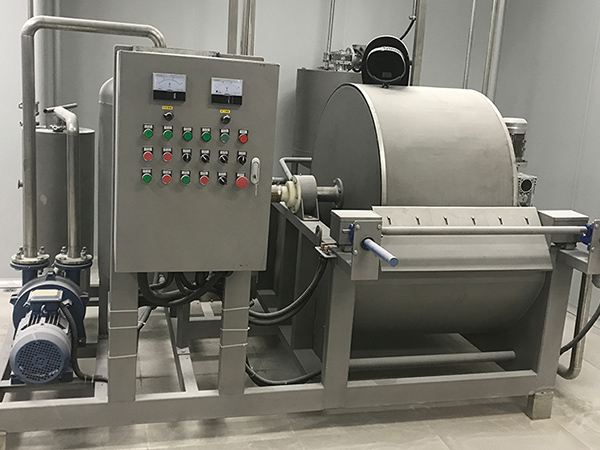

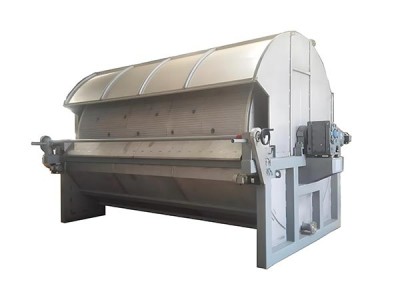

מסנן רוטרי

מסנן רוטרי

קוטר החוט הסובב: 0.5-5m
אורך החוט הסובב: 0.5-6m
שטח מסנן: 5-45m2
יכולת עיבוד: 2-22.5m3/h
כוח המנוע: 1.5-7.5kw

Rotary drum filter

תגית: rotary drum filter



הוא מכשיר הפרדה מוצק נוזלי המסתמך על ניקוי אבק ככוח המניע, והרכיב הבסיסי שלה הוא חוט רוטרי צילינדרי שיכול לסובב באופן קבוע. המכשיר משתמש בתנועה רוטרית של חוט רוטרי כדי להניע את אמצעי המסנן המכסים את פני השטח שלה כדי להשלים סדרת של צעדים תפעוליים מרכזיים ברצף. מהסרת ההתחלה של ההשבתה, לשטוף העמוק של המסנן של העוגה, להסרת הזריקה החזקה של מים עודפים, ולבסוף להבין את ההסרה האוטומטית של שרידי המסנן משוחררים. סדרת תהליכים זו מחוברת בצורה חלקה בסובב המהיר של המאגר הרוטרי, מה שהופמסנן רוטרי

עיקרון העבודה

מנגנון העבודה של מסנן אבק רוטרי מבוסס על ההשפעה הסינרגיסטית של לחץ אבק שלילי וסיבוב חוט רוטרי, אשר מציג הפרדה יעילה מוצק נוזלי של ההתנגשות באמצעות מעגל דינמי, ותהליך ההפעלה המלא שלה כולל.

שלב הפילטרציה

המאגר הסובב נכנס לתוך ההשבתה, מערכת הנוסחא עושה את ההבדל בלחץ בין שני הצדדים של עניבה המסנן, השלב הנוזלי נכנס לתוך עניבה המסנן ונכנס לתוך המאגר הסובב, והשלב החזק נשמר כדי ליצור את עוגה המסנן.

01

כביסה הפוכה

לאחר החוט הסובב את פני השטח של המסנן עם עוגת המסנן, נוזל הכביסה חוצה את עוגת המסנן על ידי ריסוס או צלילה, והסיחול מעוות את החומרים המותקפים כדי להשיג ניקוי עמוק.

02

ריקנות ריקנות

הטבעת ממשיכה להסתובב אל אזור הייבוש, לחזק את אפקט הנוסח כדי להסיר עוד יותר את השלב הנוזלי הנותר בערוצים הקפיליריים של עוגת המסנן, להפחית את התוכן לחות.

03

פירוק מכני

כאשר הבועה נכנסת לאזור החילוץ, הריקוד משוחרר ומשלב עם חיתוך אוויר דחוס או חיתוך מגרד, כך שהעוגה מסנן מוחלפת לחלוטין לתוך החיתוך.

04

שיקום מסנני המסנן

לאחר מחיקה, את הבצק המסנן מתפוצץ על ידי ריסוס בלחץ גבוה או אוויר דחוס כדי להסיר את הפרוזים ואת חלקיקי השטח הנותרים, לשחזר את ביצועי הפילטר ולהיכנס למחזור הבא.

05

מבנה

מסנן רוטריהוא מורכב בעיקר מהמרכיבים הבאים:

Structure

01

יחידת רוטרי

הליבה של הציוד, בדרך כלל צינור מתכת צילינדרי, פני השטח מכוסה בעומק עם מיקרופורי כדי לספוג נוזל.

02עריכה

מסנני פלסטיק

שכבת המסנן מכסה את פני השטח של החוט הסובב, החומר נבחר על פי המאפיינים של החומר, המשמש לשמירה על חלקיקים מוצקים.

0 0 0 0

חומר טנק

מכולת ההשעיה ממוקמת מתחת לתוך הבועה, החלק התחתון של הבועה טופל לתוך הטנק עם עומק מתאים כדי להבטיח מגע מתמשך עם החומר שיש לסנן.

04

מערכת Vacuum

הוא מורכב משאבת אבק ומאגר אבק, המספק כוח לחץ שלילי עבור מסנן, כביסה ויבוש שלבים, ולדחוף את הנוזל לחדור לתוך עטיפת המסנן.

05

מכונת כביסה

מצויד עם צינור ריסוס או מיכל השקיה, הממוקם באזור פני השטח הנוזלי של הבועה, המשמש לזרק נוזל כגון מים או פחמימות לתוך עוגת המסנן.

06

הסרת רכיבים Slag

כולל מגרד מתכת / גומי ומערכת חיתוך אוויר מדביק, את ההשפעה הסינרגטית של עוגת המסנן מן פני השטח של עטיפת המסנן נלקח.

07

מנגנון העברת

על ידי המנוע, הצמצום והגזמה / קבוצת העברת שרשרת, להניע את החוט ל 0.5-3 סיבובים לדקה במהירות סיבוב שווה.

08

ראש ההפצה

ראש ההפצה: וילון דינמי מותקן בקצה הבועה, מסתובב עם הבועה, מחבר חלקיקים שונים למערכת האוויר הנקי או הדחוס דרך הצינור, מציאת החלפת תהליך אוטומטית.

היתרונות של Rotating Drum Filter

פעילות מתמשכת

סיבוב מתמיד של החוט הסובב כדי להשיג אוטומציה של כל תהליך הפילטרציה, הכביסה והפחתה, אשר משפר באופן משמעותי את היעילות של הייצור בקנה מידה גדול.

רמה גבוהה של אוטומציה

באמצעות ההתאמה של מהירות הסיבוב של החוט הסיבוב, ריחוק, ופרמטרים נוזלי הכביסה, זה מבטיח איכות פילטרציה יציבה ומשולבת, ומפחית באופן משמעותי את התלות בפעולה ידנית.

אפקט כביסה מעולה

הוא תומך בעיצוב של כביסה הפוכה מרובות שלבים. להפחית ביעילות את שרידי החומרים המותרים בפילטר עוגה כדי לענות על הביקוש למוצרים של טוהר גבוה.

מגוון רחב של יישומים

הוא יכול להתמודד עם התמרים של ריכוזים שונים וגודל חלקיקים, והוא מתאים במיוחד למערכות חומרים עם ריכוז בינוני וביצועים טובים של חיתוך חלקיקים.

תגית: Rotary Vacuum Drum Filter

מסנני סוללה רוטריים מיועדים בעיקר לטיפול בהרסאות עם ריכוז גבוה, חלקיקים עגולים, היווצרות עוגה קלה ופירוק קל, ואת תחומי היישום העיקריים הם:



Chemical industry



01

תעשיית הכימיה

מיושם לייצור של פיגמנטים, צבעים, קטליסטים, דשנים, סודה קוסטית, וכו ', כדי להפריד ביעילות מערכת תערובת מוצקה נוזלית לאחר התגובה.

Mining processing



02

עיבוד מכרות

לעיבוד זהב, נחושת, ברזל וחמאה אחרת, כדי להשיג שיקום יעיל וטיהור של מינרלים מוצקים.

Environmental protection



03

הגנת הסביבה

עבור הדפסה וצביעה של מים פסולים, חנקן כימי וחומרים אחרים של פסולת תעשייתית, כדי להשיג התייבשות יעילה והפרדת מוצק נוזל.

Pharmaceutical production



04

ייצור תרופות

בתהליך ההכנה של API, כדי להשלים את תהליך ההפרדה העיקרי של מוצק נוזלי, הציוד צריך לעמוד במפרט הייצור הסניטרי.

פגמים נפוצים ופתרונות של סוללה רוטרית
פילטר
תופעה שגויהסיבות אפשריותפתרון
מהירות הפילטרציה יורדת פתאוםצלחת המסנן נעולה; רמות הריקום אינן מספיקות; ריכוז ההתנגדות נמוך מדילהחליף או לנקות את צלחת המסנן; לבדוק אם משאבת האבק פועלת כראוי, ולתקן כל דליפת אוויר; להתאים את ריכוז ההתנגדות (לדוגמה, על ידי הוספת flocculant)
עוצמת העוגה של המסנן היא לא שווההסוללה הרוטרית מסתובבת מהר מדי; רמות הנוזלים במקרר אינן יציבות; צלחת המסנן מתפרקתלהפחית את מהירות הסיבוב; להתאים את מהירות האכלה כדי לייצב את רמות הנוזלים; לקליבר את המיקום של עטיפת המסנן ולבדוק את מכשיר המתיחות
לא ניתן להסיר את העוגהמידת האוורור אינה מופחתת בזמן; החתך משותק או הזווית לא מתאימה; עוגת המסנן יבש מדי / דביק מדיבדוק אם ראשי ההפצה מתחלפים כרגיל (כדי לחתוך את הנוסח); להחליף את החתך או להתאים את הזווית; להתאים את רמת הנוסח או את כמות נוזל הכביסה
רמת ריקנות לא מספקתכישלון של משאבת אבק; דליפת אוויר של צינור או מחלקה; נזק לבוש מסנןלתקן את משאבת האבק; לבדוק את חיבורים הצינור ואת הדביקה של חלל החוט, לתקן את כל דליפות; להחליף כל צלחת מסנן פגום
אפקט כביסה רעזרימה לא מספקת של נוזל כביסה; צינור מזרק חסום; זמן כביסה קצר מדילהגדיל את מהירות הזרימה של נוזל הכביסה; לנקות את המברשות של צינור הדבק; להפחית את מהירות הסיבוב של החוט ולהאריך את זמן הכביסה
רעש חריג במהלך השימוש במכשירעייפות; זרימת ההעברה / סחרחורת שרשרת או זיהום לא מספיקלהחליף את הבצק; לחזק את רכיבי ההעברה, ולהוסיף שמן חימום

על ידי בדיקה קבועה של מצבו של צלחת המסנן, הדחיפות של מערכת האוורור, ושימוש של רכיבי העברת, את הופעת התכווצויות ניתן להפחית ביעילות, להבטיח תפעול יציב של הציוד.



סוללות סוללות סוללות מחיר

מחירו של מסנן סוללה רוטרי משפיע על ידי מספר גורמים. אזור הפילטרציה הוא גורם חשוב, מהשימוש במעבדה של ציוד קטן לשימוש תעשייתי של ציוד גדול, אזור גדול יותר, כמות המחיר גבוהה יותר.

בחר אותנו כמפיק מסנן הסוללה שלך, אנו מסתמכים על שנים של ניסיון בתעשייה, טכנולוגיית ייצור מתקדמת וחיפוש אחר חדשנות, כדי ליצור מסנן יעיל מאוד ואמין, כדי לספק אחריות מוצקה לתהליך הייצור שלך.
