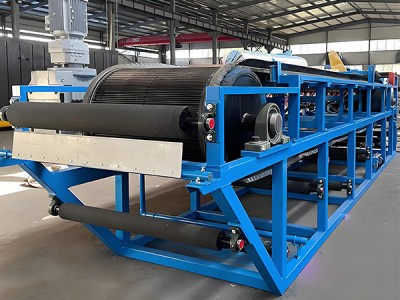

מסנן חגורה אופקית

מסנן חגורה אופקית

רוחב החגורה: 400 מ"מ, 630 מ"מ, 1300 מ"מ
מהירות החגורה: 0.3-6 מ"מ / דקות
מידה ריקוד: 5.5-6.5kPa
שטח מסנן: 20m2
כוח המנוע: 3kw-11kw



סקירה כללית של המוצר

כמו ציוד הפרדה מוצק נוזל שילוב אפוסקציה בלחץ שלילי וטכנולוגיית העברת מתמשכת של חגורת מעבורת חגורה, מסנן חגורה אורזנטלית משדרג את פעולת הפילטר המסורתית לתוך מצב ייצור מתמשך יציב ויעיל באמצעות עיצוב תהליך אוטומטי.עם בקרת פרמטרים מדויקת, ביצועי הפרדה אמין ושימוש אינטליגנטי קצה, ציוד זה הפך את הציוד העיקרי עבור תהליך הפרידה מוצק נוזל אופטימיזציה בתחומי הגנת הסביבה, תעשיית כימיה, מתכת, מזון וכן הלאה.

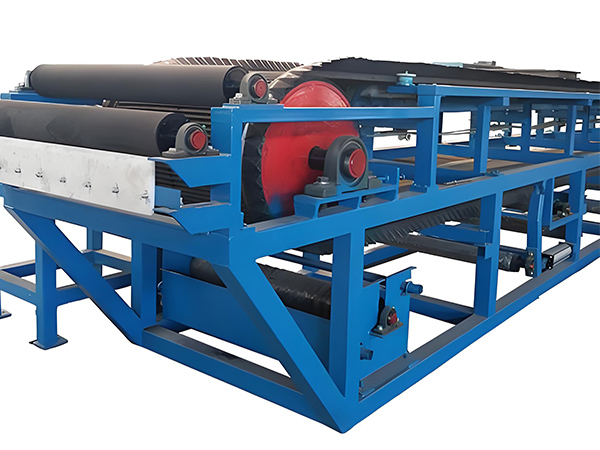

Horizontal belt filter

יתרונות עיקריים

הביצועים הייחודיים של מסנן החגורה האורזנטלית נובעים מהעיצוב המבני החדשני והמנגנון הדינמי של מסנן, אשר משקף בעיקר בתכונות הטכניות הבאות:



תהליך הפעולה המלא

בהתבסס על מערכת זרימת הלוח סגורה של חגורת crawler בצורת טבעת, הוא מציג את הפעולה המתמשכת ללא הפרעות של רקמה, פילטרציה, כביסה, דליפת מים והפצה, אשר תואם באופן מושלם את הביקוש של ייצור תעשייתי בקנה מידה גדול.



בקרת פרמטרים חכמה

מערכת בקרת אוטומטית PLC משולבת יכולה להתאים את הפרמטרים המפתח כגון מהירות הפעלת חגורת המסנן, עוצמת ספיגת אבק, קצב זרימת מזון וכו ', כדי להבטיח יציבות התהליך ולהפחית את התלות בכוח העבודה.



בקרת מסנן עוגה מדויקת

באמצעות איזון דינמי של קצב התנועה של חגורת המסנן וערך הלחץ השלילי של האבק, ניתן להתאים אישית כדי לשלוט בטווח של עבה של עוגת המסנן ואת תוכן המים הסופי.



הסתגלות למגוון חומרים

תומך בשינוי מהיר של חומר חגורת המסנן והחלפת גמישה של מצב הכביסה, קל להתמודד עם קורוזיה חזקה, ויסקוס גבוה, קל לחמצן ושיטות מיוחדות אחרות.

מבנה

מסנן חגורה אופקית יש מבנה מדויק חלוקת עבודה ברורה, כל חסר כדי להבטיח כי תהליך הפילטרציה הוא מתמשך ויציב, הרכב הספציפי והתפקיד של הטבלה הבאה:



מרכיב מרכזיתפקיד עיקרי
רקמונטתמיכה בכל הציוד כדי להבטיח את הדיוק והיציבות של התקנה של כל רכיב
חדר ריקנותמייצרת ומחזיקה בסביבה ריקה, שהיא מקור החשמל העיקרי להפרדת מוצק נוזלי
חגורת פילטרנושאת חמאה ומשמשת כאמצעי מסנן, ומאפשרת נוזל לעבור ולשמור על חלקיקים מוצקים, עם חומרים שנבחרו בהתאם לתכונות החמאה.
מערכת השידורלהפעיל את חגורת המסנן ואת חגורת המוביל במהירות קבועה כדי לשלוט במהירות הפילטר ואת קצב הייצור.
מזוןלהפיץ את החמאה באופן שווה על חגורת המסנן כדי להבטיח כי שטח המסנן מנוצל במלואו.
מכונת כביסהלשטוף את עוגת המסנן (אם יש צורך) כדי להפחית את החומרים הפלולים בעוגת המסנן
הורדת מכשירתגיות קשורות תגיות קשורות תגיות קשורות תגיות קשורות תגיות קשורות תגיות קשורות תגיות קשורות תגיות קשורות

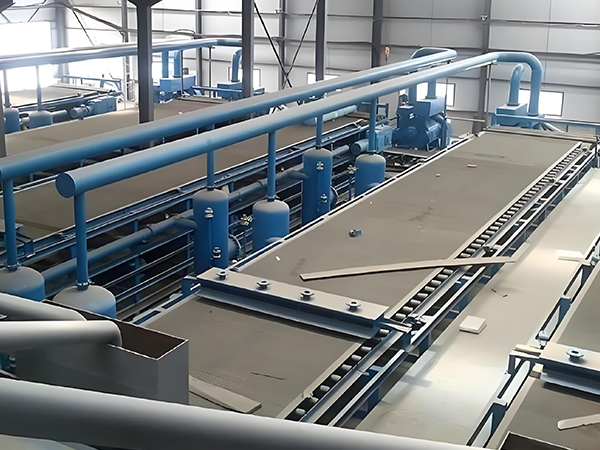

Horizontal belt filter

עיקרון העבודה

ארבעה צעדים להשלמת הפילטרציה המתמשכת היעילה ביותר

מסנן חגורת האבק האופק עם "פעולה מתמשכת" ו "סיפוח אבק" כמושג העיצוב הליבה, זרימת העבודה המלאה שלה ניתן לחלק לארבעה קישורים מרכזיים הבאים:

שלב הבצק המשותף

החתך מתפשט באופן שווה על פני השטח של חגורת המסנן הנעה באמצעות מערכת האכלה מיוחדת, ואת חגורת המסנן נכנסת לאזור הסרת אבק בצורה חלקה עם מכשיר ההעברה.

שלב ההפרדה מוצקה-נוזלית

מונע על ידי הלחץ השלילי שנוצר על ידי תיבת האוורור, השלב הנוזלי במעיל עובר במהירות דרך השטיח המסנן כדי להיכנס לחלל איסוף נוזלי, והחלקיקים של השלב הקבוע מאוחסנים ויוצרים עוגת מסנן צפופה.

שלב ניקוי עמוק ושלב ניקוי

כאשר יש צורך לשפר את טוהר עוגת המסנן כאשר יש צורך לשפר את טוהר עוגת המסנן, המערכת לשטוף את נוזל הניקוי, להשיג את החלפת החומרים תחת הפעולה של מעקב, ולאחר מכן עוגת המסנן נכנס לתוך אזור ניקוי בלחץ גבוה, ולהפחית עוד יותר את תכולת לחות באמצעות דחיסה מכנית.

שלב התחדשות חגורה אוטומטית ופילטר

כאשר חגורת המסנן המובילה את עוגת המסנן פועלת אל גלגל ההפלה, היא מבינה את החילוץ של השלב החזק דרך המכשיר או את מכשיר ההפלה, ולאחר מכן חגורת המסנן עוברת דרך מערכת הכביסה והזרקה כדי להסיר את החלקיקים הנותרים, ולאחר מכן חוזרת כדי להשלים את מחזור המעגל הסגור.

יישום

הגמישות של מסנן אבק אופקי עושה אותם בשימוש נרחב במספר תעשיות

תעשיית הכימיה

Dyestuff הפילטרציה הבינלאומית, דליפת דלי דליל דליל, התאוששות קטליסט.

תעשיית המזון

פילטרציה של חמאה, הבהרת מיץ פירות, הפרדה מוצקה נוזלית בתהליך העיבוד של מוצרי חלב.

תעשיית הגנת הסביבה

ניקוי זבל בטיפול במים פסולים, ניקוי מראש של מים פסולתיים תעשייתיים שימוש חוזר כסף.

תעשיית התרופות

תעשיית התרופות: פילטרציה ביניים תרופתיים, הפרדת נוזל גירוי.

ערך היישום

עבור הייצור העסקי כדי ליצור יותר מרחב יעילות

יישום תרגול מסנן חגורות אבק יכול להיות מהיעילות, עלות, איכות, הגנה על הסביבה ותפעול ותחזוקה של חמשת הרמות העיקריות עבור הארגון להביא יתרונות משמעותיים, ביצועים ספציפיים:

שיפור יעילות הייצור

באמצעות כל תהליך של מצב הפעלה מתמשכת, לחסל את זמן הטעינה והפחתת הטעינה של הפילטרציה הפרימיטיבית המסורתית, יכולת העיבוד של יום אחד ניתן להגדיל ב 150%-200% בהשוואה ציוד מסורתי, אשר מקצר באופן משמעותי את מחזור הייצור.

01

עלות עבודה נמוכה יותר

מערכת בקרה אינטליגנטית PLC מבינה את הפעולה האוטומטית של כל תהליך האכלה, התייבשות והפחתת מים, וכל קו הייצור יכול להפחית 3-5 מפעילי שדה ולהפחית את השגיאה של התערבות ידנית.

02

אחריות על איכות המוצר

מערכת ההתאמה הדינמית של אבק וטכנולוגיית הפעלת חגורת המסנן המהפכנית עובדת יחד כדי לשלוט בטווח ההשתנות של תכולת המים של עוגת המסנן בתוך ±1.5%, המספקת חומרי גלם יציבים לתהליכים מתחת למסלול.

03

מיזוג משאבים

מערכת כביסה ברמה תומכת בחזרת הפילטר, שיעור השיקום של מים נקיים יכול להגיע ליותר מ -85%, ואת צריכת המים של טון אחד של מוצר יכול להיות מופחת על ידי 40%-60%, אשר מרחיק את הלחץ של טיפול הגנה על הסביבה.

04

הפחתת עלויות תפעול ותחזוקה

השימוש של חגורת מסנן קומפוזיט עוצמה גבוהה ומכשיר ניקוי עצמי, מחזור החלפת חגורת מסנן נמשך עד 4-8 חודשים, שיעור הכישלון הכולל של הציוד יורד למינימום 2%.

05

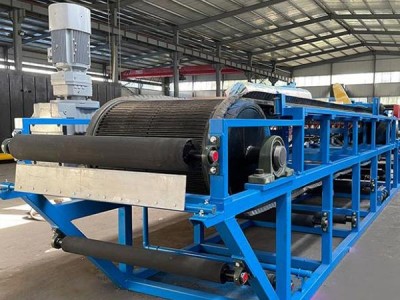

 יצרן: Horizontal belt filter

פילטר חגורת אבק הצליחה לחתוך את נקודות הכאב בתעשייה של ציוד הפרדת נוזל מוצק מסורתי במונחים של יעילות קיבולת, מורכבות תפעולית ותאימות המוצר בשל שלושת המבנה הטכנולוגי של "מערכת הפעלה מתמשכת + מערכת בקרה אינטליגנטית + שליטה בתהליך ברמה המילימטר". באמצעות חדשנות סינרגטית של אדרספציה אבק ועידוד דינמי, היא בונה פרדיגמה חדשה של "יעילות גבוהה, יציבות וכלכלה" הפרדה בפירוק כימי, הכרייה ומתכת, טיפול אקולוגי ותסריטים תעשייתיים כבדים אחרים. הערך התחרותי הבסיסי של הציוד הוא להפוך את היתרונות של עיצוב מכני לסימדי ייצור:
