סין Rotary Disc Filter יצרן-Xinxiang Yinuo מכונות Co., Ltd.

מסנן דיסק רוטרי הוא מכשיר נפרד נוזלי מוצק בשימוש נרחב. היתרון שלו הוא בשילוב היכולת של הפרדה של אדרספציה מעופפת עם המאפיינים של פעולה מתמשכת של מבנה מסוג דיסק, ביעילות להשיג צריכת אנרגיה נמוכה ופעולות הפרדה נוזלי מוצק עוצמה גבוהה.

מסנן דיסק רוטרי:

הוא תוכנן סביב העקרונות הבסיסיים של "הפרדה ביעילות גבוהה + תפעול יציב."הרכיבים והפונקציות העיקריים שלו הם כדלקמן:מסנן דיסק רוטרי

הקרן המרכזית:כולל מיכל מסנן מעגול (לרכישת סליל, חומר שנבחר בהתבסס על התנגדות לקורוזיה: 304/316L פלדה אלגנטית, פלסטיק מחזק סיבים, או גומי-מוטה), האוסף העיקרי של דיסק רוטרי, ו יחידת תנועת מנוע גיימינג.

ארכיון הכתבות על Rotary Disc:ליבה של הציוד, המורכב מ 8-24 דיסקים מסנן מסוגים (כמות נקבעת על ידי יכולת עיבוד).

מערכות כביסה וחזרה:כולל משאבה מעופפת, צינור מעופף, טנק אחסון אוויר דחוס, ו צינור כביסה אחורית. צינורות להתחבר לאיסוף הדיסק באמצעות מזיקים מסתובבים כדי להבטיח את הדביקה, המאפשרת אדרספציה מעופפת ושחרור זבל כביסה אחורית בהתאמה.

מערכת כביסה :מכיל מיכל נוזל לשטוף, משאבת ריסוס, צינורות ריסוס וצינורות. צינורות מכילות זוויות זוויות ושיעורי זרימה מתאימים (0.5-5 m3/h, בהתאמה לביקוש צלזיוס) כדי להבטיח כיסוי נוזל שווה לשטוף של עוגת המסנן.

מערכת פיטורים ותחבורה:כולל חרוזים פלדה אלגנטית / עמיד לבגדים (0.1–0.3 מ"מ הפער מהצנרת המסנן), מכשירים רטט אופציונאליים, וציוד תחבורה מתחת למסלול.

מערכת בקרה :מבוסס בעיקר על PLC, מספק מעקב בזמן אמת של מהירות סיבוב, רמות ריקוז, רמות נוזל, קצב זרימת נוזל לשטוף תומך בקביעת פרמטרים מסך מגע ותראות פגמים (לדוגמה, חוסם עץ מסנן, כישלון משאבת ריקוז). מודלים ברמה גבוהה יכולים לשלב עם מערכות DCS מפעלים עבור אוטומציה מלאה.

בחירת ציוד מעדיפה את "שטח הפילטרציה" כמרכיב המפתח, בדרך כלל בין 5 ל 100 מ"ר, עם פתרונות מותאמים אישית העולים 200 מ"ר.

Rotary disk filter

היתרונות המרכזיים:

בהשוואה ציוד ההפרדה הקבוע-נוזלי מסורתי כגון מדפסות מסנן צלחת-קרם, מדפסות מסנן תא, ומסנני צנטריפוגלי, מסנן דיסק רוטרי מציעים את היתרונות החשובים הבאים:

1.פעולה מתמשכת עם יעילות גבוהה:שימוש בעיצוב דיסק סובב מבטל את מחזור "מלאי טעינה-סנן-מנוחה" הפרימיטיבי הנדרש על ידי מכונות צלחת ומסגרת, המאפשר תפעול מתמיד 24/7.

אוטומציה גבוהה:מערכות מבוססות PLC מאפשרות תהליכים אוטומטיים לחלוטין, להפחית את עלויות העבודה.

עוגת פילטר נמוך תכולת לחות:התהליך "ההתייבשות מראש + התייבשות עמוקה + התפוצצות הפוך" משיג תכולת לחות של עוגה מסנן 10%-20% נמוך יותר מאשר צנטריפוגים ו 5%-15% נמוך יותר מאשר מסננים קירור קונבנציונאליים.

הסתגלות רחבה:מעבדים פסיקות מ 0.1 עד 1000 מיקרומטר.הפרדה יציבה אפשרית עבור רזות נמוכה (מפעל כוח desulfurization ג'יפסום), רזות גבוהה (חמאה חריפה), וחומרים קורוזיביים (מים פחמימות electroplating) באמצעות התאמת פרמטרים, עם דחיסה מינימלית של עניבה מסנן.

יציב, בטוח וידידותי לסביבה:מהירות הסיבוב

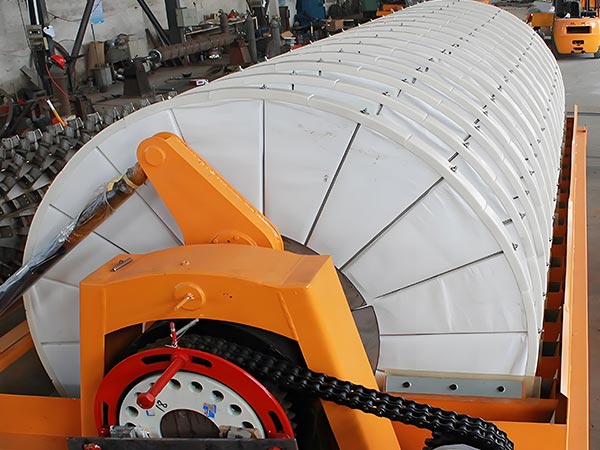

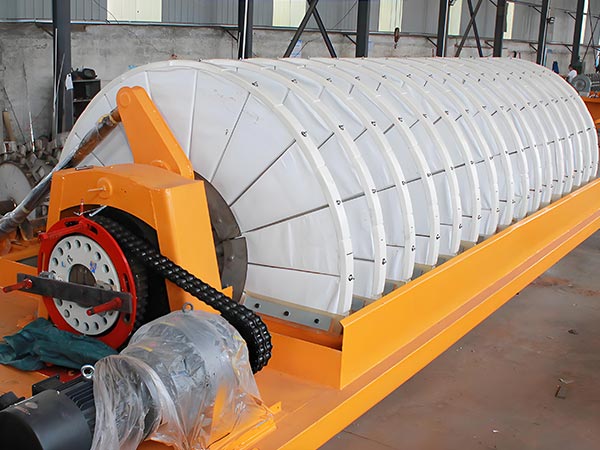

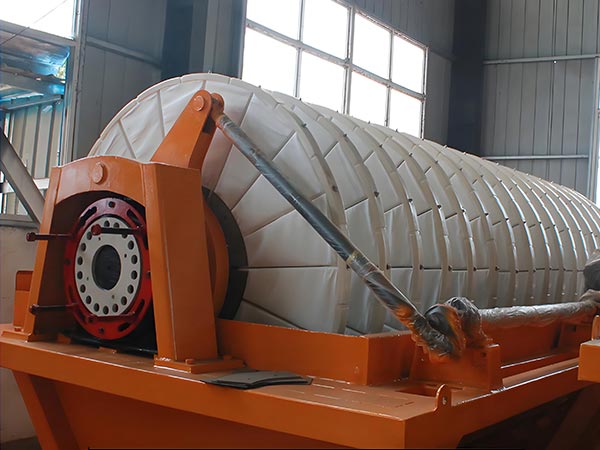

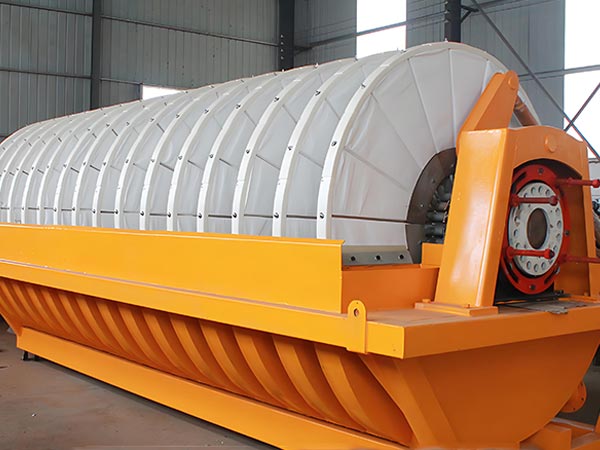

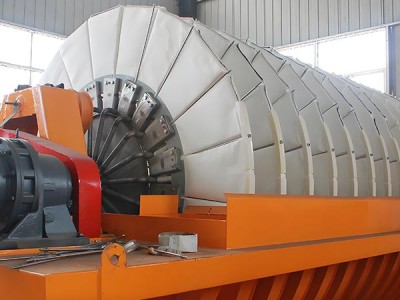

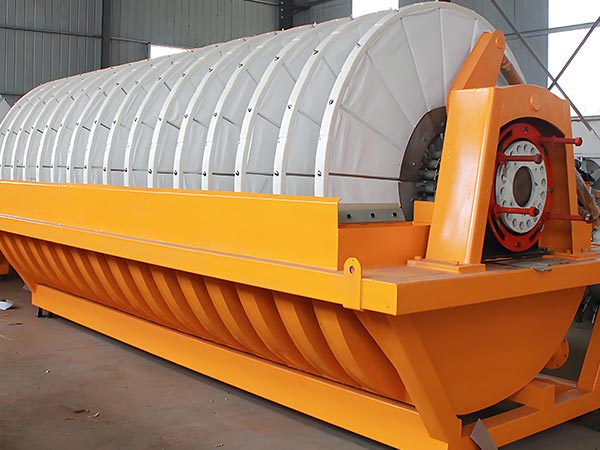

תמונת המוצר

מפרט טכני של Rotary Disk Vacuum Filter

שם הפרמטרים	טווח הפרמטרים	הוראות
אזור הפילטר	0.5 עד 200m2	10◄15◄20◄25◄30◄35◄40◄45◄50◄60◄72◄84◄96◄108◄120m2וכו
קוטר דיסק מסנן	120-3100 מ"מ	כגון קוטר צלחת גדולה של 2400 מ"מ, קוטר צלחת קטנה של 1200 מ"מ, או 2100 מ"מ, 3100 מ"מ, וכו '
מספר דיסקים מסנן	2-12 חתיכות	בהתאם לאזור המסנן, למשל, כאשר שטח המסנן הוא 10 מטרים רבועים, מספר הדיסקים המסנן הוא 2, כאשר הוא 15 מטרים רבועים, זה 3, וכן הלאה
מספר המשתמשים בפלטפורמה	20 מהם	הגדרת קונבנציונלית יכולה לחזק את השליטה בתהליך הפילטרציה, מה שהופך את עבה של העוגה אחידה
דיוק פילטר	2 עד 100 מיקרופון	מסנן עם דיוק שונה בהתאם למדיום המסנן המשמש, כגון כותנה סלולרית, עטיפת מסנן, נייר מסנן, וכו '
לחץ פילטר	0.1-1.0 מגה פאסקל	ניתן להתאים בהתאם לדגמים שונים ולדרישות היישום
מידה של ריקנות	לא פחות מ 91.2KPa	בערך 684 מ"מ של חמצן כדי להבטיח יעילות פילטרציה
כוח עיבוד	0.6-1.2 טונות של דשא יבש לשעה לכל מטר רבוע	יכולת העיבוד הספציפי קשורה לגורמים כגון תכונות החומר, שטח הפילטר, וכו '
תוכן לחות של עוגה מסנן	חומרים כלליים שאינם עולה על 26%	תכולת לחות של עוגה מסנן משתנה בין חומרים שונים, והוא בדרך כלל ניתן לשלוט בין 12% ל -18% בעת עיבוד פוספט ריכוז
ריכוז חריף	10% עד 65%	הריכוז האופטימלי של פחמימות מתכת הוא 35% -65%, ואת הריכוז האופטימלי של פחמימות פחמן או חומרים קלים אחרים הוא 20% -40%
גודל חלקיק של slurry	100 ש"ח - 400 ש"ח	מתאים לפילטר חמאה בתוך טווח הגודל של חלקיקים זה
כוח המנוע	2.2 עד 15 ק"ג	כולל כוחו של מנוע המזרן ומנוע התערובת, למשל, כאשר שטח המסנן הוא 10 מטרים רבועים, כוחו של מנוע המזרן הוא 2.2 kW וכוחו של מנוע התערובת הוא 3 kW; כאשר שטח המסנן הוא 120 מטרים רבועים, כוחו של מנוע המזרן הוא 11 kW וכוחו של מנוע התערובת הוא 15 kW
ציוד חומר	פלדה אלחוטית, פלדה פחמן, פלדה פחמן Liner, משקל מולקולרי גבוה פוליאתילין, וכו '	בחר חומרים שונים בהתבסס על גורמים כגון קורוזיה של החומר
מערכת בקרה	PLC שליטה	ניתן להגדיר פרמטרים כגון זמן מסנן, לחץ וניקוי של אמצעי מסנן לפי הצורך.

תסריטים של יישום:

מנצלת את הפעולה היעילה ביותר שלה, הפעלה מתמשכת ואפליקציה חזקה, מסנן דיסק מעופף מסתובב מוצא יישום נרחב במגוון תחומים כולל הגנה על הסביבה, עיבוד כימי, ייצור מזון, יישומים ספציפיים כוללים:

תעשיית ההגנה על הסביבה:

טיפול במים פזוריים עירוניים: תהליכים הפעלו חמץ וחמץ עודף, להשיג תכולת לחות של עוגה מסנן

טיפול במים מפוזרים תעשייתיים: טיפול בזיעה מזוהמת עם כרום וזיעה סולרית ממים פזורים כימיים, electroplating, וצבע כדי להפחית את נפח פסולת מוצקה;

Desulfurization גז פחמימות: Desulfurization פחמימות פחמימות פחמימות מפעלי כוח ומכונות פלדה לייצר פחמימות עם תוכן לחות

תעשיית הכימיה :

כימיקלים עדינים: פיצוץ מופרד בייצור צמחים סינתטיים ופיגמנטים כדי להבטיח טוהר המוצר;

ייצור דשנים: לטפל פחמימות phosphogypsum ו פחמימות מלח מהפחמימות האמוניום והפחמימות כדי לשחזר תוצרי לוואי (למשל, phosphogypsum לייצור חומצה פחמימה);

כימיקלים אורגניים: להפריד אתנול, אצטון ותערובות מוצקות אחרות של פליטנים כדי לאפשר התאוששות של פליטנים.

3 תעשיית המזון

עיבוד חנקן: פילטרציה של חנקן חנקן כדי להשיג חנקן רטוב עם תכולת לחות של 35% -45%, הכנתו לייבוש הבא;

תעשיית הסוכר: עיבוד של פשתן סוכר ופחמימות פילטרציה פחמימות כדי לשחזר סוכרים; פחמימות ניתן לעבד לתזונה;

עיבוד חלב: פילטרציה של ניסויים חלבון חלבון חלבון וחומצה מן ייצור גבינה כדי לשפר את שיעורי התאוששות המוצר.

תעשיית הכרייה והמתכת

עיבוד מינרלים: ניקוי קמח, ברזל, ודלק זהב ריכוז לייצר 10%-20% תכולת לחות אבקת ריכוז עבור תחבורה יעילה וחימום;

עיבוד מינרלים שאינם מתכליתיים: עיבוד אבני חממה וקאולין כדי להסיר זיהומים ולהגדיל את הטוהר;

טיפול פסולת מתכת: ניקוי חמאת פלדה וחלל אדום כדי להפחית את נפח תוך איסוף מתכות יקרות כגון ברזל.

תעשיית האנרגיה החדשה

חומרי סוללות ליתיום: הפרדה של ליתיום ברזל פוספט וחומרים משולבים משולש NMP כדי להבטיח גודל חלקיק טוהר;

חומרים פוטו-סולאריים: מסנן חצבת חול קרטס כדי להסיר זיהומים ולשפר את טוהר הזכוכית הפוטו-סולארית;

חומרי אחסון אנרגיה: הסרת זיהומים מהאלקטרוליטים של סוללות זרימת ואנדיום כדי להבטיח את טוהר האלקטרוליטים ואת ביצועי הסוללה.
